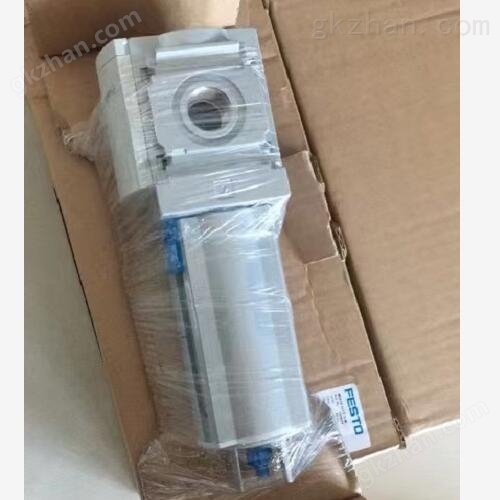

FESTO过滤器是清除压缩空气中固态颗粒、液态水及部分油雾的核心净化元件。洁净的压缩空气是气动元件长寿命运行的前提，过滤器与减压阀、油雾器组合构成气动系统的"气源处理单元"。
一、基本结构与工作原理
标准FESTO压缩空气过滤器由透明或金属滤杯（水杯）、滤芯（烧结多孔材料或复合滤材）、导流板（离心式叶片环）、手动/自动排水器及上盖组件组成。
1.离心式气水分离（一级）
压缩空气从入口切向进入上盖内导流叶片环，气流沿滤杯内壁产生旋转（旋风分离效应），密度较大的液态水与较重颗粒在离心力作用下被甩向杯壁并沉降于杯底，实现初步气液分离。
2.深层过滤（二级）
气流上升通过滤芯（常见过滤精度5μm、40μm、0.3μm高精或活性炭滤芯），微米级固体颗粒及部分雾化油滴被截留在滤芯纤维孔隙中，洁净空气从中心孔流出至出口。
3.自动/手动排水
手动排水：拧开杯底旋塞排出积水，每日或每班次操作。
自动排水（浮子式/电子式）：杯底浮子随液面升高上浮，打开排气孔将积水排至大气后自动关闭，无需人工干预，适合连续运行设备。
4.滤芯压差指示（可选）
部分型号带目视或电气压差指示器，当滤芯堵塞导致压降超过阈值（如Δp＞0.05MPa）提示更换滤芯。
二、主要应用
气动系统前处理：装于空压机后、减压阀前，保护下游阀、气缸、真空元件免受水油污染与磨损。
FRL组合单元：与FESTO减压阀、油雾器串联组成标准气源处理模块，统一安装于设备气路入口。
喷涂与洁净室设备：配5μm或1μm高精度滤芯去除微粒，防止喷嘴堵塞或产品表面瑕疵。
食品包装与制药机械：选用无油雾析出材质滤芯，配合不锈钢杯与抗菌设计满足卫生要求。
实验室气路：为分析仪器、气动夹具提供洁净干燥气源，防止污染敏感检测部件。
自动化生产线分支点：在主气路大FRL后对各工位再设小型过滤器，进一步保障关键执行器用气洁净。
三、使用与维护要点
按气路最大流量与允许压降选择接口通径（G1/8″～G1″或快插接头规格），滤芯精度通常选5μm兼顾保护与压损。
滤杯材质须匹配环境温度（聚碳酸酯杯不耐某些溶剂及＞60℃高温，需选金属杯或带保护罩）。
自动排水器需定期测试动作可靠性，防止浮子卡滞致积水倒灌下游。
滤芯属消耗品，建议每6～12个月或压差报警时更换；拆装时注意O型圈完好与密封面清洁。
进气温度一般≤60℃，超过需加管路冷却或选用高温型。
严禁超压使用，过滤器耐压多≤1.0MPa（具体看铭牌）。
FESTO气动过滤器通过离心分离与多孔介质深层过滤的双重机制，有效去除压缩空气中的水分、铁锈与固态杂质，显著延长气动元件使用寿命并提升系统动作可靠性，是工业自动化气路的净化保障。
