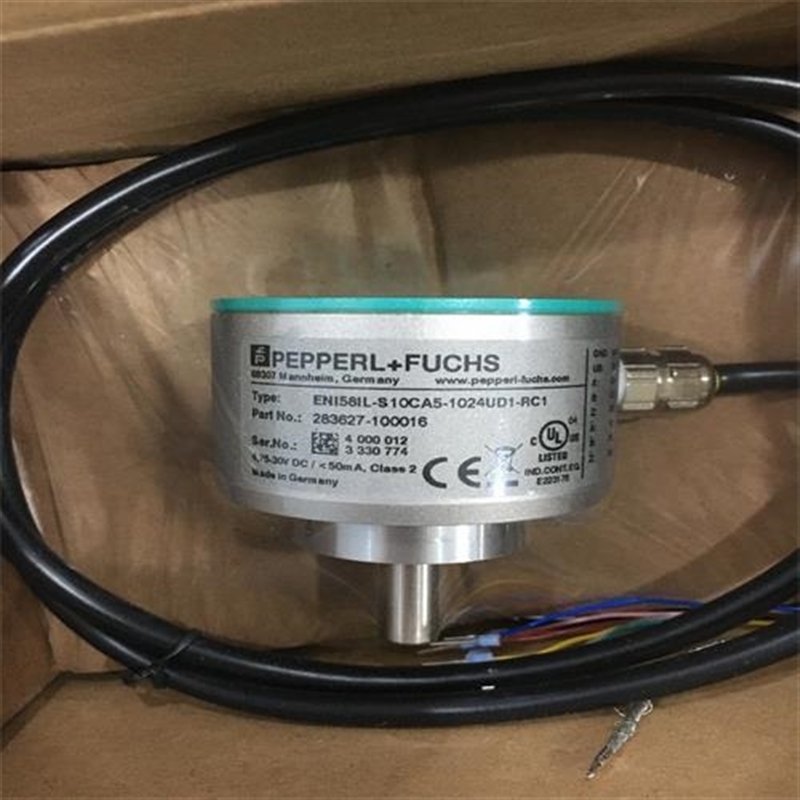

德国P+F倍加福工业编码器

德国P+F倍加福工业编码器

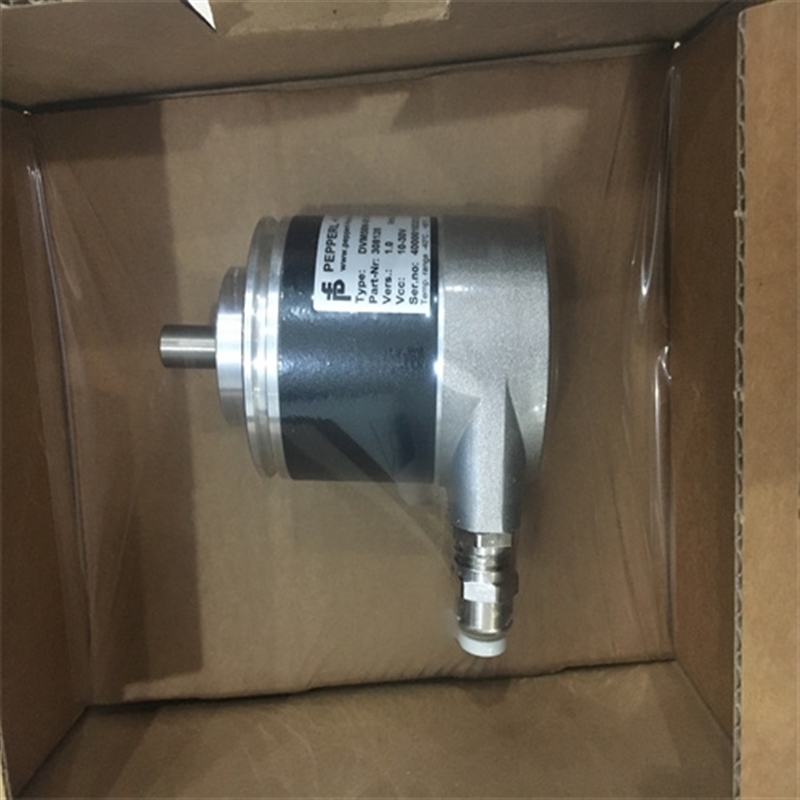

PVM58I-011AGR0BN-1213

主要优势一览

编码器分类
一、按照机械结构形式，编码器可以分为旋转编码器(rotary encoder)和线性编码器(linear encoder)。
1、旋转编码器的应用为广泛，主要用于测量机械设备的角度、速
度或者电机的转速。

2、线性编码器主要用于测量线性位移，又可以分为拉线编码器(wire
draw encoder)和直线编码器(line encoder)两类。

3、拉线编码器是拉线盒(wire draw mechanism)与旋转编码器的机械组合，通过拉线盒这种机械装置将机械设备的直线运动转化为圆周运动，从而可以使用旋转编码器进行测量线性位移。

4、直线编码器通常由阅读器(reader)和测量标尺(measuring ruler)组成，通过检测阅读器与测量标尺之间的相对位置，从而计算出机械位置及其变化。

工业标准外壳 ∅58 mm

PROFIBUS 接口

30 位，多匝

速度传输

更广泛的扩展功能

可编程的限位开关

调试模式

分辨率

单圈可达 16 Bit

多匝14 Bit

总体解决方案可达 30 Bit

传输速率0,0096 ... 12 MBit/s

符合标准PNO 型材 3.062，RS-485

材料

组合 1外壳：带粉末涂层的铝材

法兰：铝

轴：不锈钢

组合 2 (Inox)外壳：不锈钢

法兰：不锈钢

轴：不锈钢

质量大约 600 g （组合 1）

大约 1200 g （组合 2）

旋转速度最大 12000 min -1

惯性力矩30 gcm2

起始扭矩≤ 3 Ncm （无轴封的型号）

轴负载

轴向40 N

径向110 N

尺寸

直径58 mm

伺服或夹紧法兰

通用规格

检测类型光电采样

设备类型多圈绝对值编码器

电气技术规格

工作电压UB10 ... 30 V DC

空载电流I0最大 230 mA 在 10 V DC 时

最大 100 mA 在 24 V DC 时

功耗P0最大 2,5 W

可用前的时间延迟tv< 1000 ms

线性度±在 16 位时为 2 LSB，在 13 位时 ± 1 LSB，在 12 位时 ± 0.5 LSB

输出码二进制码

Code course（计数方向）可编程，

顺时针递增（顺时针旋转，code course 递增）

顺时针递减（顺时针旋转，code course 递减）

环境条件

工作温度-40 ... 85 °C (-40 ... 185 °F)

存储温度-40 ... 85 °C (-40 ... 185 °F)

用户指南

编码器-----------PLC；
A-----------------X0；
B-----------------X1；  
Z------------------X2；
+24V------------+24V；
COM------------- -24V-----------COM。
