MICS3-AAAZ55BZ1P01

MK15G-8-DE12PU-DMI

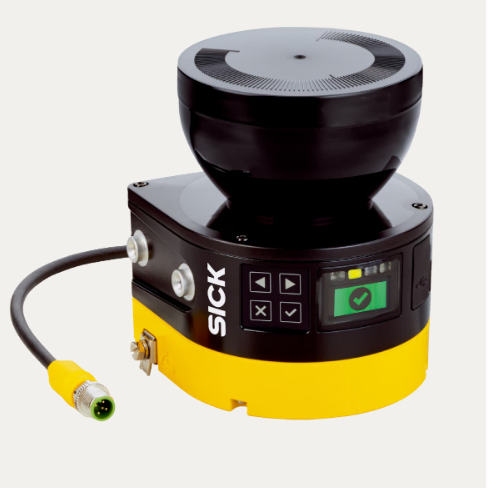

产品规格 microScan3 Core I/O AIDA

规格 传感器包括系统插件

应用领域 Indoor

保护区域范围 5.5 m

同步监控的区域数量 ≤ 4 1) 2)

可保存区域数量 4 3)

监控情况数量 1

扫描角度 275°

分辨率（可配置） 30 mm

40 mm

50 mm

70 mm

150 mm

200 mm

角度分辨率 0.39°

响应时间 70 ms

延伸保护区域 65 mm

1) 保护、警告或轮廓识别区域.

2) 请注意可用 OSSD 对的数量。.

3) 请注意可用输入和 OSSD 对的数量。.

安全技术参数

类型 类型 3 (IEC 61496)

安全完整性等级 SIL 2 (IEC 61508)

类别 类别 3 (EN ISO 13849)

性能等级 PL d (EN ISO 13849)

PFHD（每小时危险失效率） 8.0 x 10-8

TM（持续运行时间） 20 年 (EN ISO 13849)

在错误情况下更安全 在关闭状态下至少有一个输出信号切换装置。

功能

多重采样 ✔

同时监控 ✔

安全的轮廓识别 ✔

轮廓为参考 ✔

集成配置存储器 ✔

测量数据输出 无

接口

连接类型 插头，M12，5 针，A 编码（用于电压供给以及输出端的通用插头，符合 AIDA 规定）

输出端

输出信号切换装置对 1

配置方式 安装有 Safety Designer（配置和诊断软件）的电脑

配置与诊断接口 USB 2.0, Mini-USB

显示元件 彩色图像显示器, LEDs

电气参数

防护等级 III (EN 61140)

供电电压 Uv 24 V DC (16.8 V DC ... 30 V DC)

功率消耗典型值 7 W (无输出负载)

机械参数

尺寸(宽 x 高 x 深) 112 mm x 135.1 mm x 111.1 mm

重量 1.15 kg

外壳材料 铝

外壳颜色 RAL 1021（油菜黄）, RAL 9005（黑）

镜头盖材料 Polycarbonat

镜头盖表面 外侧有防刮涂层

环境参数

外壳防护等级 IP65 (IEC 60529)

抗环境光能力 ≤ 40 klx (IEC 61496-3) 1)

工作环境温度 –10 °C ... +50 °C

储存温度范围 –25 °C ... +70 °C

抗振动 IEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1,

IEC 61496-3

分级 5M1 (IEC 60721-3-5)

3M4 (IEC TR 60721-4-3)

抗冲击能力 IEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3

分级 5M1 (IEC 60721-3-5)

1) 环境光抗扰度典型值，针对直接进入扫描平面的环境光源（根据 IEC 61496-3）：≤
