产品型号：KQ2L06-00A
更新时间：2024-03-21简要描述：日本SMC微型接头结构,smc微型接头产品说明聚氨酯管适合的管接头体上（管子外径ø8、ø10、ø12）有标记（如图所示）。●没有标记的管接头适合于尼龙管、软尼龙管，或者尼龙管、软尼龙管、聚氨酯管兼用。●连接螺母和管套可共用。
日本SMC微型接头结构,smc微型接头产品说明

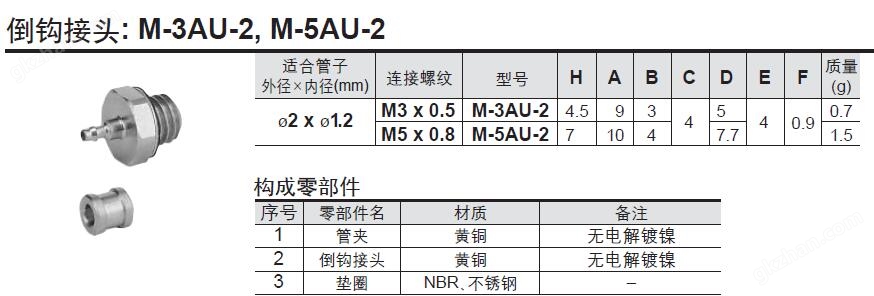

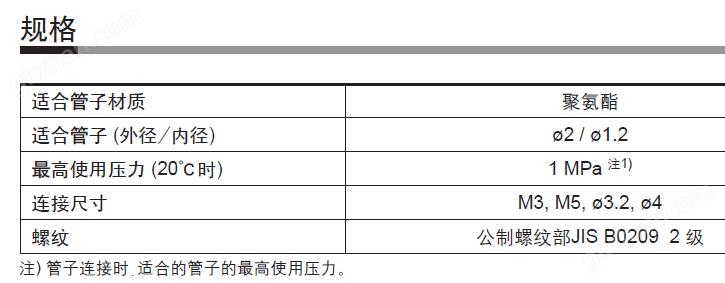

适合管子外径×内径: ø2 x ø1.2
连接螺纹: M3 x 0.5 / M5 x 0.8
快换接头尺寸: ø3.2 / ø4
管子沿轴向直角切断。管子的长度应有余量。
② 让管子通过管夹。
管子脱离
① 将管夹沿管子方向笔直拔出。用手难拔出
时，可使用镊子等拔出。
② 笔直地拔出管子。
③ 脱离的管子再使用时，咬合过的管段应切去再使用，否则会造成漏气或管子脱离。
③ 让管子慢慢地装在接头上。这时，管端与倒钩端之间有约0.5 mm的间隙。
日本SMC微型接头结构,smc微型接头产品说明
让管夹慢慢地装在接头上。这时，管夹端
面与接头体端面之间的间隙为零(参见下图)。
阻抗强不能推到端面，是因步骤③的间隙没有确保，再从步骤①重新进行。
注) 装管子时，必须装管夹。若不装管夹，一旦使用，管子有可能脱离。
将管夹沿管子方向笔直拔出。用手难拔出 时，可使用镊子等拔出。
② 笔直地拔出管子。
③ 脱离的管子再使用时，咬合过的管段应切
去再使用，否则会造成漏气或管子脱离。
