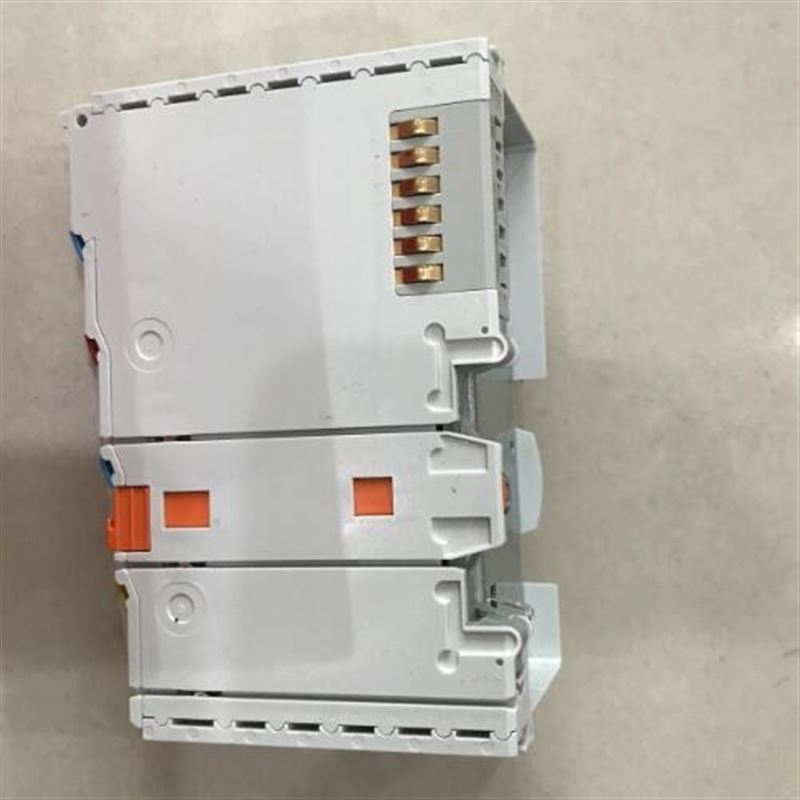

模拟量输入端子盒可以直接连接四个热电偶。该模块电路可以连接二线制热电偶传感器。整个温度范围的线性度由一个微处理器来实现。温度范围可以任意选定。故障 LED 指示断线状态。冷端补偿由连接插头内的温度测量线路来实现， 这意味着可连接标准延长电缆。EP3314-0002 也可用于测量毫伏级电压。

电压测量±30/±60/±75 mV

分辨率16 位，表示方法可调整：每数位 0.1/0.01 ℃ 或 1/2/4 µV

端子模块系统具有各种连接选项，可以根据具体应用需求优化匹配。ELxxxx 系列 EtherCAT 端子模块的外壳整合了各种电子元件和连接层。连接接口有 8 针和 16 针版本可选。16 通道高密度端子模块具有高通道密度，外壳仅 12 mm 宽。另一种扁平电缆接口可以提高通道密度（如 EL1862）。而 ESxxxx 系列 EtherCAT 端子模块的连接层可插拔，在维修时，可以从端子顶部将带有所有接线的可插拔式连接层拆卸下来。

PROFIBUS 或 CANopen 等传统现场总线通过耦合器端子盒连接。这些端子盒能够通过经济的扩展模块进行扩展。EtherCAT 端子盒直接与 EtherCAT 通讯，无需额外的耦合端子盒。

模块结构非常紧凑，尺寸仅为 12 x 55 x 66 mm，其体积只有其它 EtherCAT 端子模块的一半，可以有效减少设备的占地面积。EJ 模块底部有编码引脚，结合信号分配板上的编码孔，可以防止不正确接线，从而大大降低装配和维修时接线出错的风险。

传感器类型B、C、E、J、K、L、N、R、S、T、U 型（默认设置：K 型），毫伏级电压测量

测量范围取决于传感器类型；预设为 K 型，-100…+1370℃

测量误差< ±0.3%，适用于 K 型（相对于满量程值；其它类型见相关文档资料）

额定电压24 V DC（-15%/+20%）

该模块功能非常*，在多数应用场合，无需进行配置，可直接使用默认的数值。也可在一个大范围内设定输入滤波和相关的转换时间；可选择多种数据输出格式。如有需要，可以对输入进行不同的定标， 并自动对限值进行监测。参数设置通过 EtherCAT 实现。设定的参数保存在模块中。对于温度补偿，需要一个 PT1000 元件。
