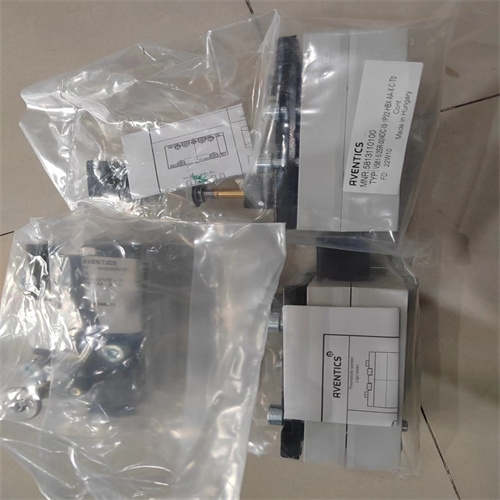

5814170540 AVENTICS 二位五通换向阀, 系列 581, 尺寸4 5814170540

安沃驰AVENTICS调节阀经常出现的问题是卡堵，出现在新投运系统和大修投运初期，由于管道内焊渣、铁锈等在节流口、导向部位造成堵塞使介质流通不畅，或调节阀检修中填料过紧，造成摩擦力增大，导致小信号不动作大信号动作过头的现象。故障处理：可迅速开、关副线或调节阀，让脏物从副线或调节阀处被介质冲跑。另一办法用管钳夹紧阀杆，在外加信号压力情况下，正反用力旋动阀杆，安沃驰AVENTICS调节阀让阀芯闪过卡处。若不能则增加气源压力增加驱动功率反复上下移动几次，即可解决问题。如若仍不动作，则需解体处理。

操作

电子

额定流量Qn

6000 l/min

换向原理

5/2，带弹簧复位

压缩空气 接口 出口

按照标准ISO 5599-1制造的接地板

标准化阀门系统

ISO 1 至 4 号

坚固设计

集成排气节流阀

多个电压范围

压力范围最高可达 16bar

CNOMO 接口

尺寸小

换档速度快

通过在线配置器轻松灵活地进行特定个性化配置

小运行压力

3 bar

大运行压力

16 bar

工作电压DC

24 V

工作电压 AC

42 V

电压偏差 DC

-10 % / +10 %

电压偏差AC 50 Hz

-10 % / +10 %

手动控制装置

按钮式

电气连接 类型

多芯插头

电气连接 尺寸

EN 175301-803, A型

密封原理

软密封

先导

内部

标准

ISO 5599-1

预控阀的宽度

30x22 mm CNOMO

阀门结构形式

滑阀

组合原理↩（闭锁原理）

单重底板原理

连接类型

底板连接

复位装置

带弹簧复位

压缩空气 接口 人口

按照标准ISO 5599-1制造的接地板

压缩空气连接 排气

按照标准ISO 5599-1制造的接地板

压缩空气连接 先导 排气

M5

功率 消耗 DC

6.7 W
