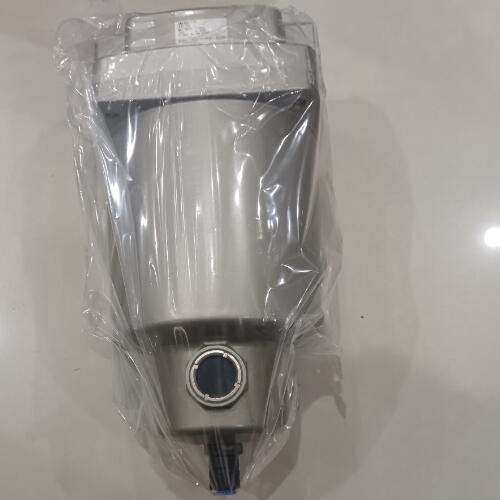

概述SMC水滴分离器使用介质

概述SMC水滴分离器使用介质

螺纹的种类-Rc

接管口径141 1/2

附件--

自动排水规格DN.O.(常开)无加压时冷凝水排出

冷凝水导管--

流动方向-流动方向:左→右

●简单！易用!只需接近气路就可以除去水滴！

 ●除去压缩空气中的水滴

压缩空气从进口流入滤芯内侧，再流向外侧。进入纤维层的油粒子，依靠其运动惯性被拦截、并相互碰撞或粒子与多层纤维碰撞，被纤维吸附。更小的粒子因布朗运动被纤维吸收。且越往外，粒子逐渐增大而成为液态，凝聚在特殊的泡沫塑料层表面，在重力作用下流落至杯子底部再被排出。

根据通过油雾分离器最大流量及两端允许的最大压力降来选择油雾分离器的规格。再选择油雾分离器的其他功能，如是否需自动排水。水杯可以选尼龙杯、金属杯，金属杯上还可以带液位计，还有引出排水管的形式等。

装配前，要充分吹除掉配管中的切屑、灰尘等，防止密封材料碎片混入。

●除水率：99%

尺寸650650L/min

液滴分离器采用旋风分离结构时，入口空气流量可达594m³/h，通过离心力可捕集5～10μm以上颗粒。结构优化涉及双进口渐缩通道设计，可使阻力降低33.06%、效率提升3.95%，排尘口严密性直接影响分离效率，漏风5%时效率下降50% [1-2]。水平气流型设备如LTH 100采用流线型叶片分离室，支持多级配置，具有低压力损失和可调叶片间距设计

使用圧力 [MPa]0.05 MPa

保证耐压力 [MPa]1.5 MPa

使用流体温度5～60℃

环境温度5～60℃

水分除去率99%

滤芯寿命2年或压力降达0.1MPa时
