电气数据
这确保位置无关的流量传感器安装，从而防止回流。
传感器可以旋转360°C，因此可在任何位置读取。
反相保护 是
开机延迟时间 [s] < 3
输出
流量监控
度(在测量范围) ± (4 % MW + 1 % MEW); (Q > 1 l/min; 介质和工作温度: +22 °C ± 4K)
重复精度 ± 1 % MEW

是压缩空气技术领域的系统供应商之一，为客户提供高质量的定制化解决方案和服务。根据效率和可持续发展原则，压缩机需要不断进行进一步开发，以降低的能耗并达到更高的效率水平。SV涡街传感器被用在注水式螺杆压缩机测试装置上，以确定内部水回路的体积流量。根据流量和温度测量点信息，可以建立能源平衡，限度提高安装设施的效率。在这个案例中，提高效率是指在空气压缩期间，借助水回路以尽量少的能量输入来消散压缩热量

通过TFT显示器和LED可视化过程值和开关值

坚固紧凑的不锈钢外壳，防护等级达IP65和IP67

一体式设计可耐受高压和高过程温度

若介质中有颗粒物，视颗粒物的大小，可能会导致压电陶瓷传感器破裂。若只有少量较小的颗粒物，则造成部件破裂的可能性不大。然而，在这种情况下，测量精度可能会有所损失，因为可能不再会有对涡流传播而言具有决定性作用的层流剖面。气泡会产生相同效果。阻流体周边的沉积物也会导致测量结果精度下降，因为它们会影响涡流传播。

无论是采用不锈钢外壳还是全塑料外壳，该传感器都能长期承受严苛的环境条件。改进后的全塑料版本的特点是耐高压（90 °C下耐压达16 bar）和耐高温（高达125°C）的能力出色。

通过IO-Link或模拟量输出连接系统

易福门流量计尺寸结构图
温度监控
温度变化率 0,029 °C / K
度 [K] 3 K (25°C; Q > 1 l/min)
输出数量 2
输出信号 开关信号; 模拟信号; 频率信号; IO-Link; (可配置)
数字输出数量 2
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降zui大值 [V] 2
工作电压 [V] 18...30 DC; (符合EN 50178 SELV/PELV标准)
电流损耗 [mA] < 50
防护等 III

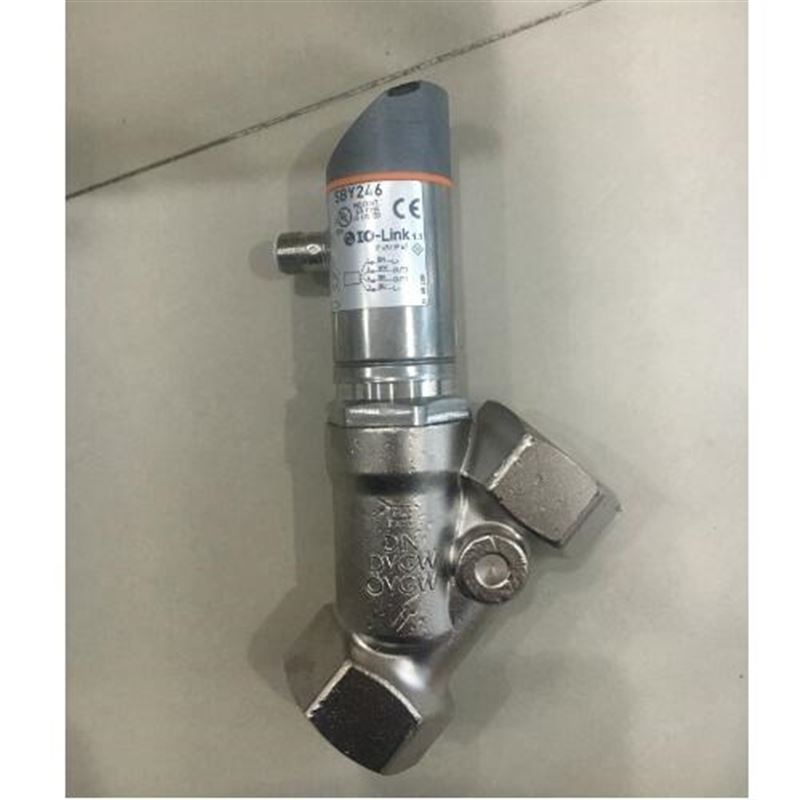

流量传感器适用于弹簧支持的活塞原理：在流动介质的推动下，位于外壳阀门座的活塞被弹簧顶起。
通过磁场传感器监控活塞位置，并作为模拟信号输出。
随着流量减少，弹簧活塞返回其原始位置。
