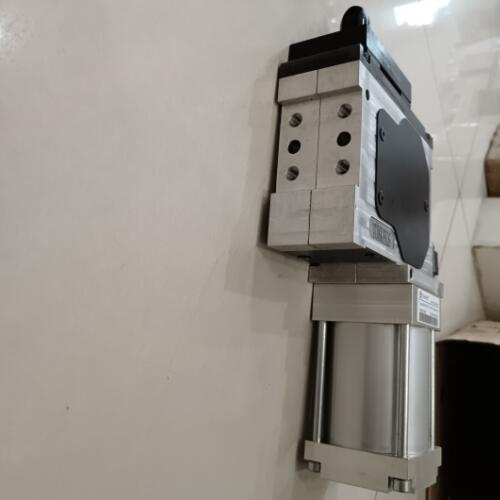

TUNKERS转角气缸尺寸和外形

     TUNKERS转角气缸尺寸和外形

气动转角缸是以气压驱动的自动化夹具，应用于数控机床、加工中心以及焊接装配等治具领域，可提升工模夹具的自动化水平。其通过压臂旋转与直线运动组合实现工

件快速装夹，适用于高精度、快节奏的生产场景。

该装置具有体积小、夹持力大、空间利用率高的特点。工作过程分为旋转行程与夹持行程两阶段：压臂先旋转至预设位置，再直线下压夹紧工件。按安装方式可分为法兰座式、螺纹安装式，按管路连接分为油路板型与外接管路型。使用需配合液压泵、电磁阀等配件，根据夹持力需求选择型号。气压驱动使其夹紧效率较手动夹具提升90%以上，且重复夹持力确保定位一致性，支持多工件同步装夹或顺序控制。

是数控机床、特别是加工中心综合提高工作效率的夹持元件，同时也用于焊接及装配等治具。它体积小、力量大，节省空间，夹持速度快，定位准，基本上可视为夹具类机械手。在机床上配合使用对工件快速装夹、快速打开，适用于生产节奏快，对工件加工精度要求高的场合。

转角缸工作过程，活塞先行完成旋转行程——压臂下压并旋转至设计的规定位置和角度，然后完成夹持行程——即直线下压并夹紧工件。装夹工件前压臂离开工件。工件装好后，通过换向伐控制压臂旋转到工件上方，再垂直向下直线运动将工件压紧；释放工件时,压臂自动按压紧的路线返回到原来的位置让开工件，操作者就可以顺利方便的卸下工件。

按安装方式分：可分为上法兰座式、下法兰座式、外螺纹安装方式；按管路连接分：可分为油路板型和外接管路型。使用者选用时，除考虑选用何种动力源、安装方式、管路连接方式外，参考所需要的夹持力、支撑力，根据各型转角缸标注的夹持力、支撑力，选择大小不同的转角缸。
