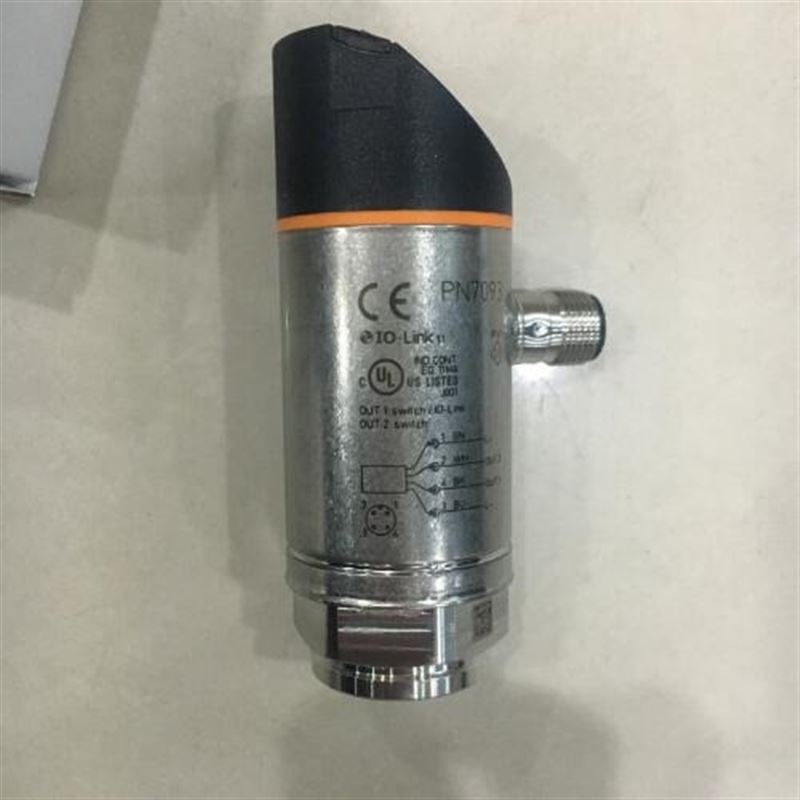

爱福门工业压力传感器

爱福门工业压力传感器概览

选型数据:

压力传感器采用齐平密封理念。该理念允许将小型陶瓷电 容式测量元件以卫生的方式集成至小管道中，例如在分配和填充系统中，而这在以往是无法实现的。凭借G 1/2螺纹，该传感器无需昂贵的适配器 即可完成安装。齐平接头使其可以应用在粘性介质并的CIP清洗效 果。

针对G 1/2 接头的免维护PEEK密封理念

坚固且久经考验的陶瓷测量元件，无需填充液体的压力变送器

集成温度测量，无需多个仪器

采用数字通信，无模数转换或EMC损失

由于无弹性密封，该传感器在过程侧是免维护的。齐平且坚固的陶瓷测量元 件可耐受压力和真空冲击以及磨蚀性物质的冲击。该传感器可耐受高达150 ° 的介质温度（大持续时间1小时）。

电流损耗 [mA]     < 50

绝缘电阻小值 [MΩ]     100; (500 V DC)

防护等级     III

反相保护     有

过压保护     有; (< 40 V)

开机延迟时间 [s]     0.5

应用     用于工业应用

由条件地适用于     根据需求其他的介质

介质温度 [°C]     0...60

爆破压力小值     30 bar

输入和输出总数     数字输出数量: 1; 模拟输出数量: 1

测量范围      -1...10 bar    -15...145 psi -30...296 inHg

系统接口     螺纹连接 G 1/8 内螺纹 内螺纹:M5

气动和压缩空气系统中系统压力的监控

耐过压和真空

清晰可见的倾斜 LED 显示屏

红/绿显示，用于明确标识可接受的范围

带有可编程的开关输出和模拟输出

特殊的性能     镀金触点

工作电压 [V]     18...32 DC; (按照SELV/PELV)

爱福门工业压力传感器安装使用操作

1、IFM压力传感器的正确安装方法：

①通过适当的仪器验证正常大气压力和标准温度条件下压力传感器的频率响应值。

②验证压力传感器代码和相应频率响应信号的正确性。

2、确定具体的安装位置：
为了确定压力传感器的数量和具体安装位置，有必要考虑充气网的每个充气部分。
①IFM压力传感器必须沿电缆安装，且应安装在电缆接头处。
②每条电缆应配备不少于4个压力传感器。靠近电话局的两个压力传感器之间的距离不得超过200米。
③在每根电缆的开始和末端各安装一个。
④每根电缆应安装一个分支点。如果两个分支点很近(小于100米)，只能安装一个分支点。
⑤变更处应安装一种电缆敷设方式(架空和地下)。
⑥对于无分支的电缆，由于屏障电缆的电缆程序一致，压力传感器的安装间隔不要太大，不能超过500米，压力传感器的总数不应少于4个。
⑦为了便于确定压力传感器的故障点，除了在起点安装压力传感器外，还应在离起点150~200米处安装一个压力传感器。当然，在设计中必须考虑经济和技术因素，在不需要压力传感器的地方不需要安装。

保养方法：

1、防止渣滓在导管内沉积和传感器与腐蚀性或过热的介质接触。

2、测量气体压力时，取压口应开在流程管道顶端，并且传感器也应安装在流程管道上部，以便积累的液体容易注入流程管道中。

3、测量液体压力时，取压口应开在流程管道的侧面，以避免沉积积渣。

4、导压管应安装在温度波动小的地方。

5、测量液体压力时，传感器的安装位置应避免液体的冲击(水锤现象)，以免传感器过压损坏。

6、冬季发生冰冻时，安装在室外的传感器必须采取防冻措施，避免引压口内的液体因结冰体积膨胀，导致传感器损失。

7、接线时，将电缆穿过防水接头或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。

8、测量蒸汽或其它高温介质时，需接加缓冲管(盘管)等冷凝器，不应使传感器的工作温度超过极限。
